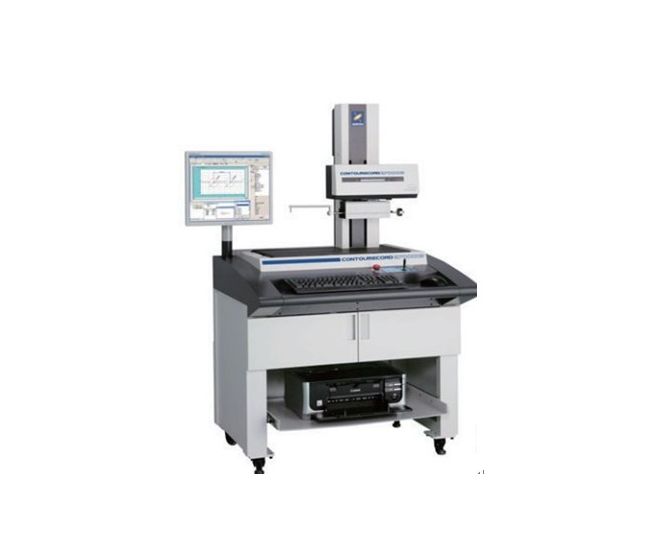

東京精密輪廓形狀測量機2700D
裝載有高精度輪廓檢出器。
采用解析度為0.025μm雷射光學尺測頭。
另外，DX3系列因為作為省空間設計，能有效利用測量室。
高精度輪廓檢出器采用雷射光學尺測頭
檢出器指示精度：±（0.8+︱2H︱/100）μm、分解能：0.025μm（全范圍）
用高精度可測量和評價精密加工部件的輪廓形狀。
■采用新型線形馬達驅動部（專利申請中）
能達到世界最高水平的測量速度和低振動，實現更加穩定的高倍率測量。
而且，國為是構造簡單的非接觸式驅動，所以能長期穩定的使用。
■使生產性大幅度提高的高速測量
輪廓測量 最大20mm/s, 移動速度 最大60mm/s
測量效率 最大提高10倍（本公司相比）
項目 / 型式 | CONTOURECORD 2700DX3/SD3 | |||||||||||
-12 | -13 | -14 | -15 | -22 | -23 | -24 | -25 | |||||
量測範圍 | Z軸（縱方向） | 50mm | ||||||||||
X軸（橫方向） | 100mm | 200mm | ||||||||||
精度 | 檢出器 | Z軸指示精度 | ±(0.8+|2H|/100)μm H:測量高度 | |||||||||
測量解析度 | 0.025μm測量全範圍 | |||||||||||
驅動部 | X軸指示精度 | ±（1.0+1L/100）μm (L:測量長度 mm) | ||||||||||
測量解析度 | 0.016μm | |||||||||||
真直度精度 | 1μm/100mm | 2μm/200mm | ||||||||||
感應方式 | X軸（橫方向） | Moire光柵尺 | ||||||||||
Z軸（縱方向） | 雷射光學尺 | |||||||||||
速度 | 立柱上下速度(Z軸) | 3~10mm/s | ||||||||||
速度(X軸) | 測量速度：0.03~20mm/s , 移動速度：最大60mm/s | |||||||||||
檢出器 | 測針、測量力 | 交換式，30mN以下 | ||||||||||
測針半徑、材質 | 25μmR (24°圓錐超硬) 2支標準付屬品 | |||||||||||
測量方向、方式 | 拉，壓方向，上下方向，最大尋跡角度77° | |||||||||||
移動范圍 | 驅動部行程 | 100mm | 200mm | |||||||||
立柱上下動行程 | 226mm | 426mm | 626mm | 226mm | 426mm | 626mm | ||||||
平臺 | 尺寸 | 600×320mm | 1000×450mm | 600×320mm | 1000×450mm | |||||||
容許載重量 | 37kg | 28kg | 93kg | 84kg | 31kg | 22kg | 87kg | 78kg | ||||
其它 | 設置尺寸 | 橫 | 1250mm | 1650mm | 1250mm | 1650mm | ||||||
深 | 800mm | 900mm | 800mm | 900mm | ||||||||
高 | 1480mm | 1680mm | 1880mm | 1480mm | 1680mm | 1880mm | ||||||
質量 | 225kg | 235kg | 420kg | 430kg | 230kg | 240kg | 425kg | 435kg | ||||
電源、消耗電力 | 單相AC100V±10％（要接地）﹑50/60Hz / 670VA | |||||||||||
